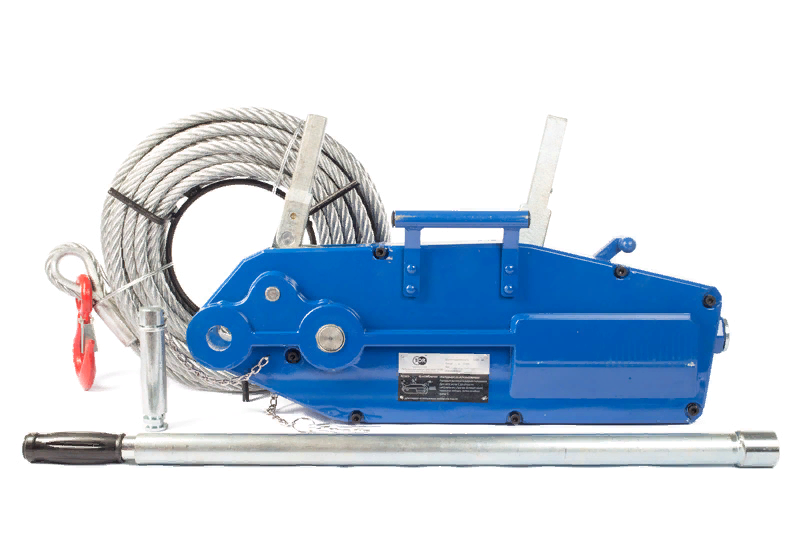

Артикул 11254. Грузоподъемность, т 5,4. Длина каната, м 20. Усилие руки, кг 75. Ф каната, мм 20. Рукоятка, мм 1200. Ход, мм 22. Масса, кг 94. Габариты, мм 990х174х525. Повышенный запас прочности. Назначение изделия. Монтажно-тяговый механизм МТМ представляет собой портативный ручной подъемно-тяговый механизм с разнообразными вариантами применения и исполнения, пригодный не только для выполнения подъемных и тяговых работ, но также и для спуска грузов, натяжки, растяжки и расчаливания. Благодаря компактным размерам идеально подходит для использования в ограниченных и узких пространствах. Использование специальных приспособлений (например, стационарные или подвижные полиспасты и т.д.) позволяет не только увеличить грузоподъемность, но и использовать механизм в нестандартных условиях.2. Устройство и принцип работы. 2.1. Устройство приводится в действие вручную. С помощью рычага управления уравновешивается нагрузка и прямолинейное тяговое усилие, которое поочередно действует на один из блоков. Передний и задний зажимные блоки состоят из зажимного механизма в форме параллелограмма верхнего и нижнего зажимов. Каждый зажим оборудован пружиной независимой предварительной затяжки. С помощью системы рычагов передний и задний зажимные блоки зажимают натянутый проволочный канат для перемещения и попеременно перетягивают его через другой (ослабленный) зажим. Когда оператор тянет за рычаг, посредством пружины предварительной затяжки зажимы взаимодействуют с натянутым канатом, затем остов зажимного механизма в форме параллелограмма наклоняется назад, в направлении нагрузки, а верхний и нижний зажимы захватывают канат чуть дальше; т.е. тяговое усилие, производимое усилием зажима, возрастает и становится больше, чем усилие загрузки. Тем самым груз можно непрерывно перемещать, прилагая усилие на рычаг. 2.2. Отличительной особенностью монтажно тягового механизма является, непосредственное воздействие на трос, который проходит через механизм, а не наматывается на барабан. Износоустойчивые параллельно расположенные зажимные колодки гарантируют щадящий охват тягового каната благодаря равномерному распределению силы давления на его поверхности. Усилие прилагается через две пары саморегулирующихся кулачковых креплений, усилие сжатия которых меняется в зависимости от нагрузки. Телескопическая рукоятка управления с возможностью прямого и обратного хода передает усилие на кулачковый зажим. Колодки разблокируются специальным рычагом для заправки каната. Защита от перегрузки гарантируется срезным штифтом в рычаге тяги. Каждый механизм поставляется в комплекте с телескопической рукояткой управления и с 20-метровым специальным тросом, оснащенным крюком и намотанным на металлический барабан.
