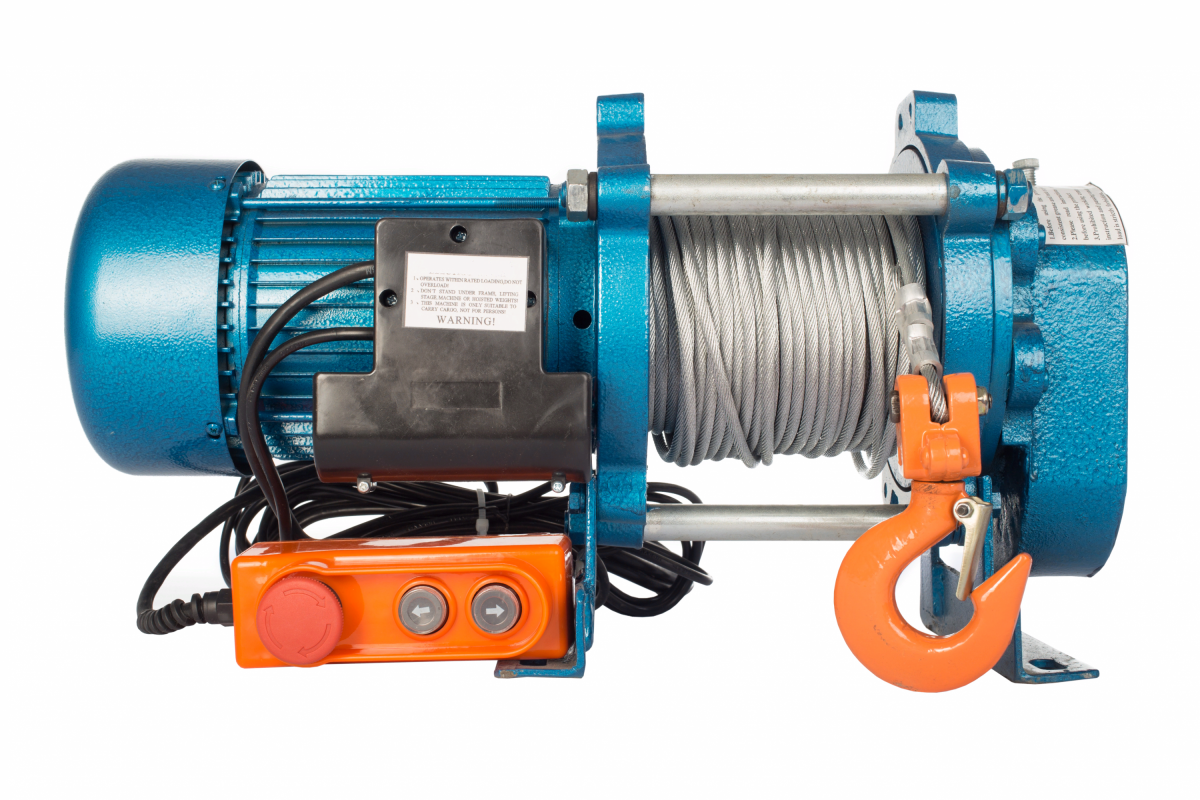

Артикул 11405301. Грузоподъемность, т (тип) 0,5(220В). Длина каната, м 30. Канат +. V навивки, м/с 0,2. Масса, кг 45. Габариты упак., мм 600x310x300.Повышенный запас прочности. НАЗНАЧЕНИЕ ЛЕБЕДКИ. Лебедка электрическая предназначена для обеспечения подъемно-транспортных действий при строительных, монтажных и других работах, а также для комплектации подъемных устройств.Рассчитана для работы в следующих условиях: Температура окружающей среды от -20 до +40 С Окружающая среда невзрывоопасная. Рабочее положение крепление на горизонтальной или вертикальной площадке с помощью анкерных болтов под навесом. Исполнение лебедок для регионов с умеренным климатом У2 [под навесом или в помещениях со свободным доступом воздуха]. Режим работы - легкий Рабочее напряжение 380/220В частота тока 50Гц. Срок службы лебедки при соблюдении условий эксплуатации – не менее 1 года. 3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ. Лебедка состоит из двигателя, барабана, редуктора, переключателя движения и рамы. Вал двигателя, обеспечивающего подъем и спуск, соединен с валом редуктора, второй вал которого непосредственно вращает с барабан. Управление подъемом и спуском осуществляется с помощью переключателя. 4. ПОДГОТОВКА К РАБОТЕ. Механизмы до пуска в работу должны подвергаться полному техническому освидетельствованию, включающему осмотр, статические испытания грузом, на 25% превышающим их номинальную грузоподъемность и динамические испытания грузом, на 10% превышающим номинальную грузоподъемность. 4.1 Оцените груз, который должен быть поднят или сдвинут с места, и убедитесь, что он не превышает по грузоподъемности разрешенной величины. 4.2 Наметьте места для сверления отверстий. 4.3 Прикрепите лебедку к структуре, способной держать нагрузку более 5 нагрузок на которую рассчитана лебедка. Убедитесь, что канат идет прямо из лебедки, но не под углом. Это предотвратит стирание и повреждение каната. 4.4 Подключите лебедку к электросети. 4.5 При тестировании лебедки нажмите переключатель на пульте управления сначала в одном направлении, а затем в другом для проверки направления работы лебедки. 4.6. Смазка в редукторе должна быть твердой это литол, солидол или их аналоги. Смазка набивается специальным устройством на 2/3 от емкости редуктора. Подшипники электродвигателя смазываются раз в год при проведении ТО. 6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА. 6.1 Гарантийный срок устанавливается 6 месяцев со дня ввода изделия в эксплуатацию, но не более 30 месяцев со дня изготовления и 300 часов работы. 6.2 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта. 6.3 В целях определения причин отказа и/или характера повреждений изделия производиться техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца. Срок консервации 3 года.
