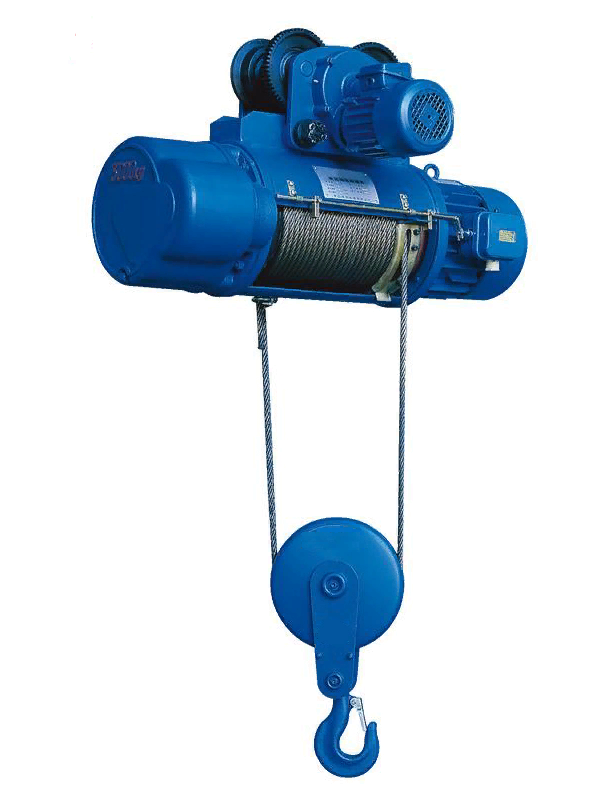

Основные характеристики: Артикул 1090512 Грузоподъемность, т 0,5 H подъема, м 12 Тип балки 18М-30М Двиг. подъема, кВт 0,8 Высота строит., мм 650 U, В: 380 Масса, кг 130. Габариты упаковки, мм 1200х410х620. Повышенный запас прочности. ПАСПОРТ ЭЛЕКТРИЧЕСКОЙ ТАЛИ. Таль электрическая канатная модель CD. CD 0,5-20,0. ООО РЭМ. 1. Общие сведения. 1.1. Предприятие-поставщик: ООО РЭМ. 1.2. Тип тали CD. 1.3. Грузоподъемность полезная, т 0,5/1,0/2,0/3,2/5,0/10,0/16,0/20,0. 1.4. Высота подъема, м 6/12/18/24/30/36. 1.8. Группа классификации (режима) механизмов подъема по ИСО 4301/1. 1.9. Тип привода: 0,5 ZDY21-4.

1,0 ZD22-4.

2,0 ZD31-4.

3,2 ZD41-4.

5,0 ZD41-4.

10,0 ZD1 51-4.

16,0 ZD51-1.5/13.

20,0 ZD51-1.5/13. 1.10. Окружающая среда, в которой может эксплуатироваться таль: температура,С: нерабочего состояния: предельная наибольшая +40. предельная наименьшая -20. рабочего состояния: предельная наибольшая +40. предельная наименьшая -20. относительная влажность воздуха, %, при температуре +40; -20С, 85. взрывобезопасность нет. пожаробезопасность нет. сейсмостойкость нет. 1.11. Ограничения по одновременной работе механизмов не допускается одновременная работа. 1.13. Род электрического тока, напряжение и число фаз: цепь силовая переменный, 50 Гц, 380 В, 3-х фазное. цепь управления переменный, 50 Гц, 42 В, 3-х фазное. 1.14. Основные нормативные документы, в соответствии с которыми изготовлена таль (обозначение и наименование) соответствует требованиям нормативных документов ГОСТ 22584-96. 2. Основные технические данные и характеристики тали. 2.1. Основные характеристики тали: грузоподъемность полезная, т 0,5/1,0/2,0/3,2/5,0/10,0/16,0/20,0. кратность полиспаста 0,5-5,0 (2/1); 10,0 (4/2); 16,0-20,0 (4/1). высота подъема, м 6/12/18/24/30/36. 2.2. Установочные размеры тали: тип и профиль пути. 0,5 18М-30м. 1,0 18М-30М. 2,0 24М-40М. 3,2 24М-40М. 5,0 36М-45М. 10,0 36М-45М. 16,0 45М. 20,0 45М. 2.3. Массы испытательных грузов, т: при статических испытаниях Х 1,25. при динамических испытаниях Х 1,25. 2.6. Способ токоподвода к тали кабельный. Напряжение, В: 380. Частота, Гц: 50. Продолжительность включений, %: 25. Число включений за 1 ч: 120. Исполнение: IP44. Степень зашиты по ГОСТ 17494: IP44. 5. Меры безопасности. 5.1. Перед подъемом груза необходимо предварительно поднять его на высоту 200-300 мм для проверки исправности механизма подъема и тормозов. 5.2. Подъем и спуск груза запрещено производить, если под ним находятся люди. 5.3. После окончания работы или в перерыве груз не должен оставаться в поднятом состоянии. 5.4. Запрещается поднимать груз массой, превышающей номинальную грузоподъемность механизма. 5.6. Запрещается выравнивание груза на весу. 5.8. Запрещается проводить ремонт механизма при поднятом грузе. 5.9 Запрещается использовать механизм для подъема людей. При повреждении тросоукладчика работу с талью необходимо прекратить, в случае работы с поврежденным тросоукладчиком гарантия снимается. Перед началом эксплуатации залить масло (редукторное) в редуктор и смазать канат. Монтаж должен производиться квалифицированным персоналом специализированной организации. Подключение тали должно производиться через автомат защиты.
